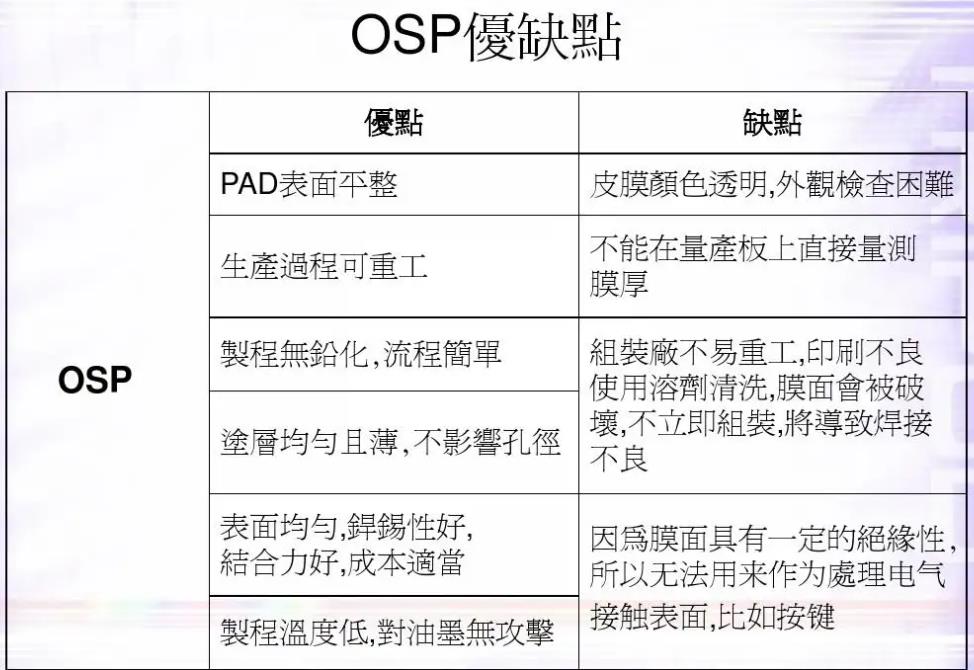

OSP特点

有机可焊性保护剂（OSP）

有机可焊性保护剂（OSP organic solderability preservatives）在早期称为耐热预焊剂（preflux）。实质上，它是一种烷基苯并咪唑（ABI alkyl benzimidazole）类化合物，具有很高的耐热性，其分解温度一般要求在300℃以上。因此，它能够很好地保护着新鲜的铜表面不被氧化和污染，在高温焊接时，由于焊料的作用除去OSP而显露出新鲜铜表面并迅速与焊料进行牢固焊接。但是不适合多次回流焊。

有机可焊性保护剂的基本原理是烷基苯并咪唑类有机化合物中的咪唑环能与铜原子的2d10电子形成配位键，从而形成烷基苯并咪唑-铜络合物。其中，连链烷基之间又通过范得华力互相吸引着，这样便在新鲜的铜表面上形成一定厚度（一般为0.3∽0.5µm之间）的保护层，加上苯环的存在，所以这层保护膜便具有很好的耐热性和高的分解温度。烷基苯并咪唑-铜络合物形成的示意图如图4所示，其中R基（烷基）的选择或结合将决定着能不能作为PCB的OSP使用问题。烷基（R）的选择会影响到OSP的耐热性能和分解温度高低程度，因此，烷基（R）的链长和结构是OSP研究和开发中的主要课题，也是不断改进OSP耐热性能和提高分解温度的主要内容，更是OSP供应商保密的主要原因。
